|
商品の詳細:
お支払配送条件:
|
| 抵抗鋼鉄を熱しなさい: | フェライトの鋼鉄、材料1.4742、X10CrAlSi18 | 製品: | 1.4742ステンレス鋼 ワイヤー、棒、丸棒 |
|---|---|---|---|
| DIA: | 1.0~130mmの他要求あり次第 | 配達状態: | アニールされた |

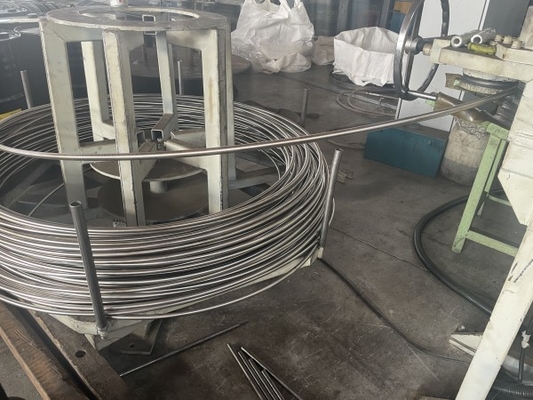

ステンレス鋼 ワイヤー、棒、丸棒EN 10095 1.4742 AISI 442
アルミニウム付加、材料EN 10095、1.4742、DIN X10CrAlSi18とのステンレス製の耐熱性フェライトのクロム鋼鉄
AISI 442、UNS S44200は、470、1.4742、1000°Cまで空気の計量に対して抵抗力があるX10CrAl18を縫う
1.4742はガスに耐える抵抗の硫黄によって特徴付けられる耐熱性の、フェライトのステンレス鋼である。
高いクロムの内容、材料1.4742が原因で高温酸化に対して抵抗力があるより
1.4724は、しかし1.4762よりより少なく抵抗力がある、さらにクロムを含んでいる。
フェライト熱抵抗鋼鉄の化学成分、EN 10095
| DIN | EN | C | Si | Mn |
P |
S | Cr | Al | 他 |
| X10CrAlSi7 | 1.4713 | 最高。0.12 | 0.5 | 1.00 | 1.00 | 最高。0.040 | 最高。0.015 | 6.00~8.00 | 0.50~1.00 | |
| X10CrAlSi13 | 1.4724 | 最高。0.12 | 0.7 | 1.4 | 1.00 | 0.040 | 0.015 | 12.00 | 14.00 | 0.70 | 1.20 | |
| X10CrAlSi18 | 1.4742 | 最高。0.12 | 0.7 | 1.4 | 1.00 | 0.040 | 0.015 | 17.00 | 19.00 | 0.70 | 1.20 | |
| X10CrAlSi25 | 1.4762 | 最高。0.12 | 0.7 | 1.4 | 1.00 | 0.040 | 0.015 | 23.00 | 26.00 | 1.20 | 1.70 | |
| X18CrN28 | 1.4749 | 0.15 | 0.20 | 最高。1.00 | 1.00 | 0.040 | 0.015 | 26.00 | 29.00 | N:0.15~0.25 | |
| X3CrAlTi18-2 | 1.4736 | 最高。0.04 | 最高。1.00 | 1.00 | 0.040 | 0.015 | 17.00 | 18.00 | 1.70 | 2.10 | チタニウム:0.2+4 （C+N）、0.80 |
物質的な1.4742の典型的な適用
ボルト、締める物、高温ノズルおよびジェット機、炉エンジニア、機械部品等。
熱処理
最適の物質的な特性は焼きなましの後で温度較差の把握によって実現される
800 -空気か水の急速な冷却に先行している860°C。この条件次の機械
特性は室温の縦方向の方向でテストするとき期待することができる:
| 特性 | 指定 | 典型的 |
| 引張強さ | RM 500 - 700 | 580 |
| 降伏強さ | Rp0.2 ≥270 | 370 |
| 延長 | A5 ≥15 | 18 |
| 硬度 | HB ≤212 |
細部については、連絡しなさい
ウーシーGUANGLUの特別な鋼鉄Co.、株式会社。
ステンレス製のmartensitic•鋼鉄を堅くする沈殿物•ステンレス製のフェライト—あなたの必要性への私達の答え
Tel:+86 510 81812873
電子メール:export@guanglusteel.com
コンタクトパーソン: Paul Lu
電話番号: +8615190257143
