|
商品の詳細:
お支払配送条件:
|
| 材料: | ステンレス鋼630 （17-4PH）を堅くするmartensitic沈殿物 | プロダクト: | SUS630 （17-4PH）ステンレス鋼のストリップ、コイル、シートおよび版 |
|---|---|---|---|
| サイズの範囲: | 0.1~3.0X420mm | 配達状態: | A |
| ハイライト: | ステンレス鋼の精密ストリップ,ステンレス鋼ホイル |
||

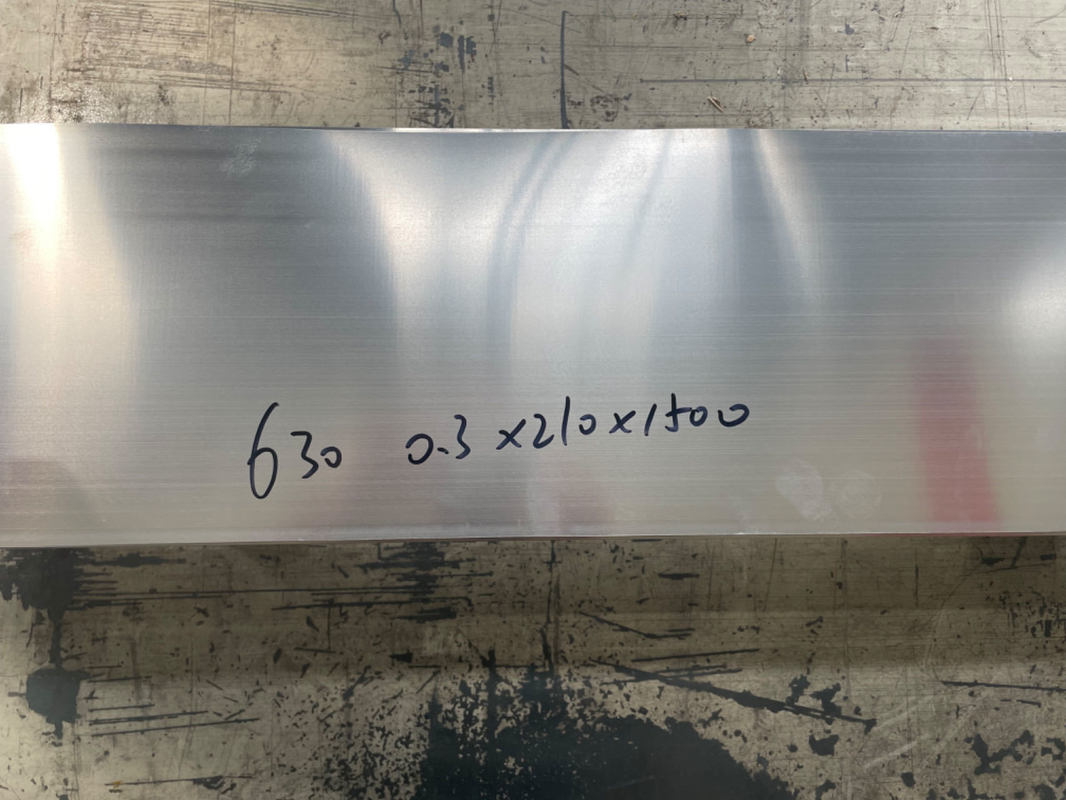

SUS630 （17-4PH）はコイルおよびシートの版のステンレス鋼のストリップを冷間圧延しました
材料SUS630 （17-4PH）は顕著の提供するステンレス鋼を堅くするmartensitic沈殿物です
高力、よい耐食性、温度のよい機械properitiesの組合せまで
母材および溶接両方の316℃、よい靭性、および短い時間、低温の熱処理それ
そりおよびスケーリングを最小にして下さい。
典型的な適用
ステンレス製17-4PHは大気および宇宙空間、化学薬品、石油化学製品、食品加工、ペーパーで広く利用されています
概要の金属加工工業。
化学成分%
| C | Si | Mn | P | S | Cr | NI | CU | Nb |
| 最高0.07 | 最高1.00 | 最高1.00 | 最高0.040 | 最高0.030 | 15.00~17.50 | 3.00~5.00 | 3.00~5.00 | 0.15~0.45 |
標準的な熱処理
状態Aの製造所から供給されるように、17-4 PHのステンレス鋼は変化で扱われる熱-である場合もあります
温度の特性の広い範囲を開発する。8つの標準的な熱処理は開発されました。
次の図表は必要な時および温度の輪郭を描きます。
この合金は状態A.の有用な機械特性を表わします。
A材料を首尾よく使用されました多数の適用で調節して下さい。
硬度および抗張特性は状態H 1100およびH 1150のためのそれらの範囲の内で下ります。
但し、重大な適用で、合金は状態A.よりもむしろ沈殿物堅くされた状態で、使用されます。
温度較差の上限の堅くされた状態に処理を、特に、圧力取り除きます熱して下さい
構成し、状態A.でより応力腐食割れへの信頼できる抵抗を提供するかもしれないです。
| 特性 | A | H900 | H925 | H1025 | H1075 | H1100 | H1150 |
| UTS、Mpa | 最高1276。 | 1310 min。 | 1172 min。 | 1069 min。 | 1000 min。 | 965 min。 | 931 min。 |
| 0.2% YS、Mpa | 最高1103。 | 1172 min。 | 1069 min。 | 1000 min。 | 862 min。 | 790 min。 | 724 min。 |
| 延長、2"の% | 3 min。 | 5 min。 | 5 min。 | 5 min。 | 5 min。 | 5 min。 | 8 min。 |
| 硬度、ロックウェル | 最高C 38。 | C40~48 | C38~46 | C35~43 | C31~40 | C31~40 | C28~38 |
供給の形態
SUS630 （17-4PH）ステンレス鋼のストリップ、コイル、シートおよび版
指定
AMS 5604は広がり、除去し、そしてめっきします
ASTM 693版、シートおよびストリップ
（等級630-UNS S17400としてリストされていて）
細部については、連絡して下さい
ウーシーGUANGLUの特別な鋼鉄Co.、株式会社。
ステンレス製のmartensitic•鋼鉄を堅くする沈殿物•ステンレス製のフェライト—あなたの必要性への私達の答え
Tel:+86 510 81812873
電子メール:export@guanglusteel.com
コンタクトパーソン: Paul Lu
電話番号: +8615190257143
